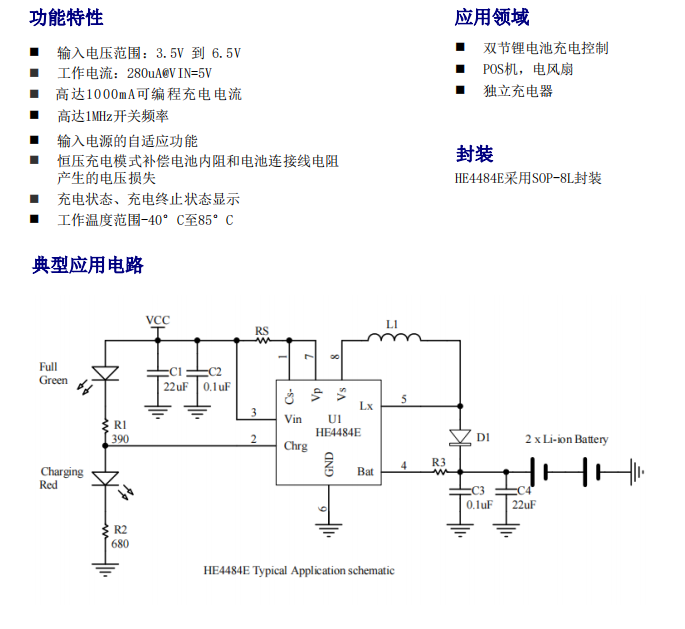

HE4484E是一款工作于3.5V到6.5V的PFM升压型双节锂电池充电控制集成电路。 HE4484E采用恒流和恒压模式(Quasi-CVTM)对电池进行充电管理，

内部集成有基准电压源，电感电流检测单元 ,电池电压检测电路和内置场效应晶体管驱动电路等，具有外部元件少，电路简单等优点。当接通输入电源 后，

HE4484E进入充电状态, 控制内部N沟道MOSFET导通，电感电流上升，当上升到外部电流检测电阻设置的上限时，内部N沟道 MOSFET截止，电感电流下降

电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时，内部N沟道MOSFET再次导通，如此循环。当BAT管脚电压第一次达到内部

设置的8.4V(典型值)时，HE4484E进入准充电模式，以较小电流对电池充电。只有当BAT 管脚电压第二次达到8.4V时，充电过程才结束，内部N沟道 MOSFET

保持截止状态。当BAT管脚电压下降到再充电阈值时，HE4484E再次进入充电状态。HE4484E最高工作频率可达1MHz 。当电池电压低于输入电压或电池短路

时,HE4484E内部N沟道MOSFET和P沟道MOSFET的共同作用下用较小电流继续对电池充电，对电池起到保护作用，保护其他功能包括芯片使能输入，

状态指示输出端等。
